曲轴专用动平衡机 H3/30BU
上海衡望该款平衡机特别适用于小型电机转子、小型鼓风机转子,小、中型机床主轴转子等的平衡检测。本机采用圈带+交流电机的组合,通过圈带带动工件旋转,具有精度高、效率高、操作简便、显示直观,人机交互能力强等特点。在启动前只要根据转子的两校正面间的距离和校正面与支承点间的距离,以及校正面的半径进行调整,就能在一次启动下正确显示出工件不平衡量的量值和相位。
全国热线
17317938399
在线咨询
产品·特点
Product features

  上海衡望该款平衡机特别适用于小型电机转子、小型鼓风机转子,小、中型机床主轴转子等的平衡检测。本机采用圈带+交流电机的组合,通过圈带带动工件旋转,具有精度高、效率高、操作简便、显示直观,人机交互能力强等特点。在启动前只要根据转子的两校正面间的距离和校正面与支承点间的距离,以及校正面的半径进行调整,就能在一次启动下正确显示出工件不平衡量的量值和相位。

  1、平衡高效率,操作简便,显示直观,稳定性好。

  2、整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好

  3、每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;

  4、完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置;

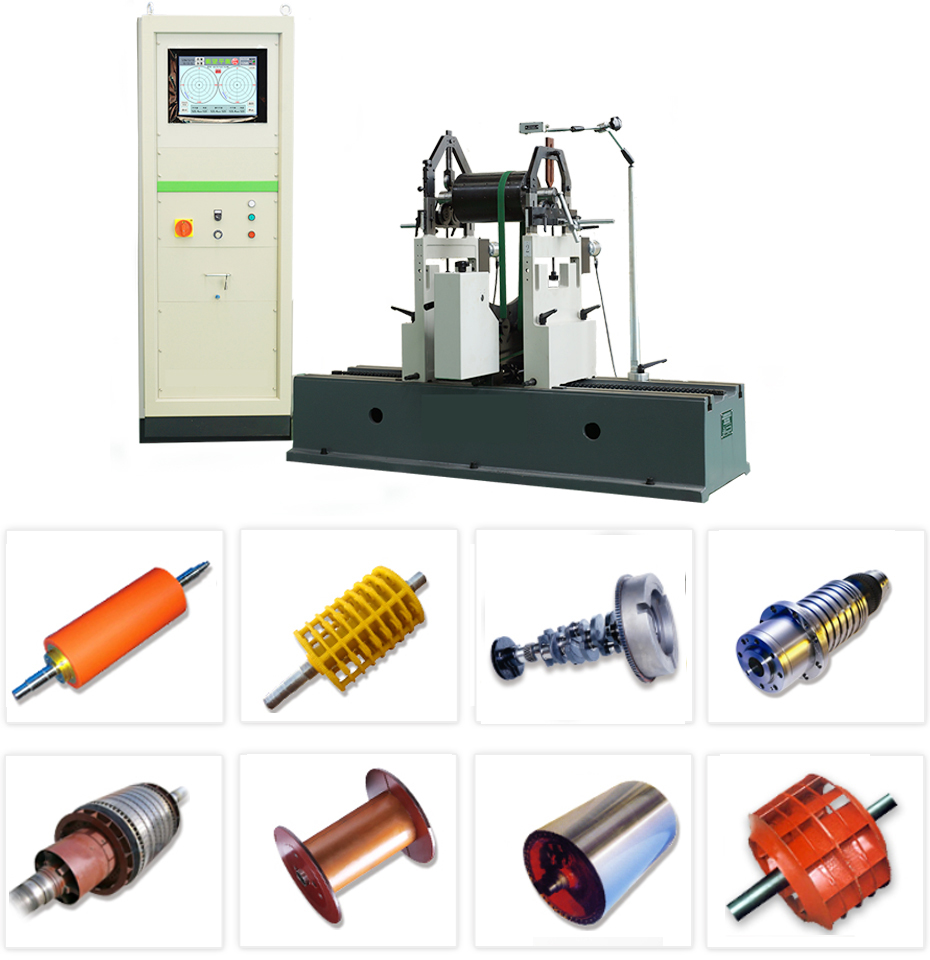

工件·实例
Examples of workpieces

动平衡机

技术·参数
technical parameter

衡望平衡机机器型号

H3BU

H30BU

工件质量范围


200 kg

440kg

工件最大直径


1260 mm

圈带传动处直径范围


20-450 mm

传动法兰至右支承中心的两支承间距离


100 mm-1320 mm

轴颈范围

标准:φ9-φ70 mm

标准:φ10-φ80 mm

拓展:φ70-φ140 mm

拓展:φ80-φ160 mm

平衡转速(拖动工件处直径φ100mm时)


0-1250 r/min

电动机功率


2.2 kw

最小可达剩余不平衡量emar


≤0.1 g.mm/kg

CAB590电测箱最大指示灵敏度


3 g.mm

4.5 g.mm

HW210电测箱最大指示灵敏度


1 g.mm

1.5 g.mm

(平衡转速在>820 r/min时)




不平衡量降低率URR

≥95%

备注以实际机型配置为准

//
