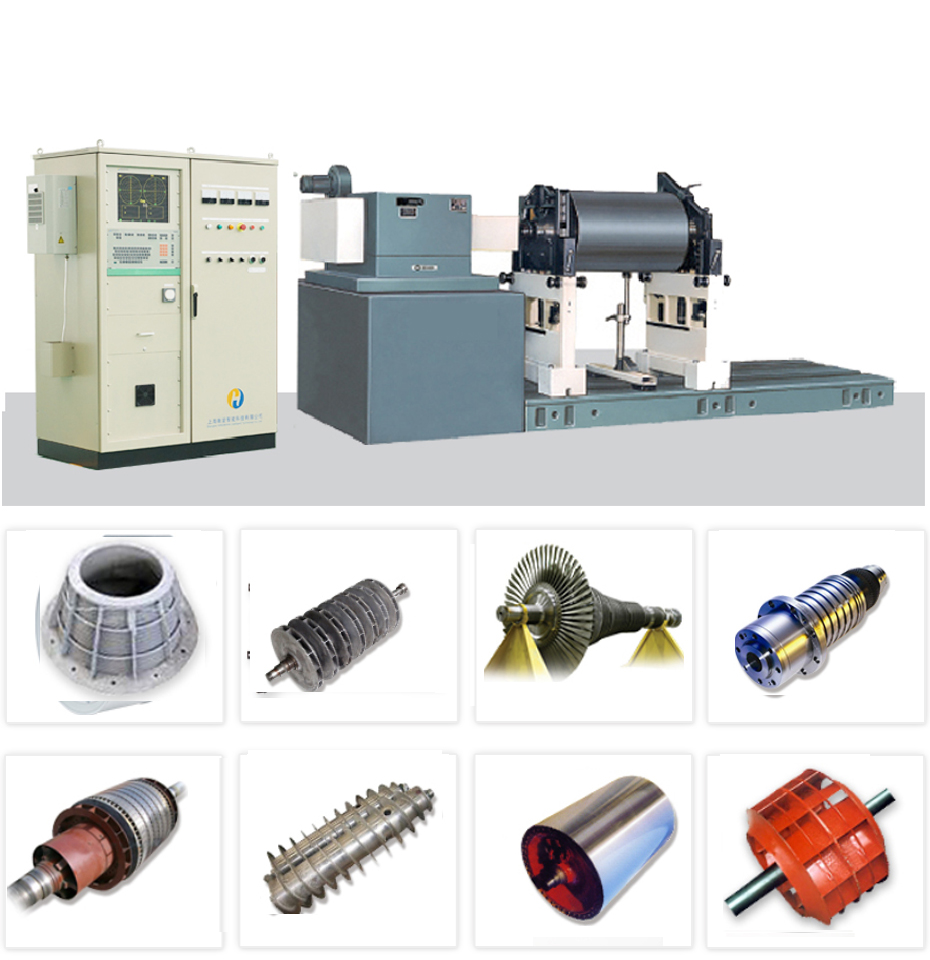

(18吨/28吨)卧式硬之承平衡机 H7/70V
上海衡望该款大型卧式硬支承平衡机特别适用于大中型电机转子、水泵转子,离心机转子,大中型鼓风机转子,大中型机床主轴转子,大中型造纸机滚筒转子等的平衡检测
全国热线
135-8814-0879
在线咨询
产品·特点
Product features

H系列硬支承平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的,当今先进的通用卧式平衡机之一。由于其简单的操作、稳定的性能及精确的检测精度而被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。

本机特别适用于大中型电机转子、水泵转子,离心机转子,大中型鼓风机转子,大中型机床主轴转子,大中型造纸机滚筒转子等的平衡检测。本机采用齿轮箱变速+直流电机的组合,通过万向联轴节带动工件旋转,具有精度高、效率高、操作简便、显示直观,人机交互能力强等特点。在启动前只要根据转子的两校正面间的距离和校正面与支承点间的距离,以及校正面的半径进行调整,就能在一次启动下正确显示出工件不平衡量的量值和相位,对于内、外重心的外伸端等特殊转子同样适用。并拥有多种规格万向联轴节供用户自行选用。

整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。

每一项配套件均采用国际、国内知名品牌产品,如齿轮箱、滚动轴承、低压电器元件等。

严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量。

完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置。


工件·实例
Examples of workpieces


技术·参数
technical parameter

设备参数及型号

H7V

H70V

 工件质量范围

18000 kg

28000kg

工件最大直径

2500 mm

2900mm

传动法兰至右支承中心的两支承间距离

300 mm-4250 mm

 轴颈范围

标准:φ50-φ200 mm

标准:φ60-φ250 mm

拓展:φ200-φ400 mm

拓展:φ250-φ500 mm

 平衡转速(可无级调速)

190/330/550/900/1350/1660 r/min

 电动机功率(直流电机)

55 kw

 万向节扭矩

5000 N.m

最小可达剩余不平衡量emar

≤1 g.mm/kg

CAB590电测箱最大指示灵敏度

75 g.mm

240 g.mm

 HW210电测箱最大指示灵敏度

(平衡转速在>820 r/min时)

40 g.mm

80 g.mm

 不平衡量降低率URR

≥90%

备注以实际机型配置为准
