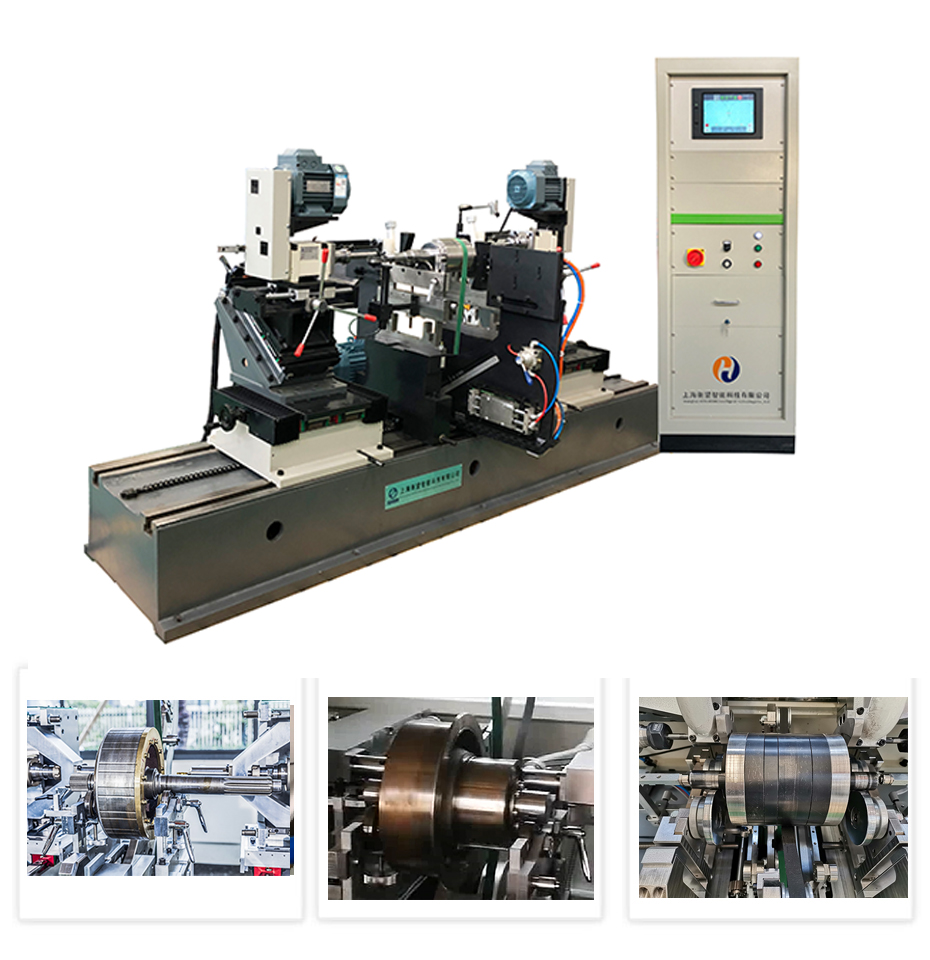

卧式新能源电机平衡机
上海衡望该款卧式硬支承平衡机是用于测量新能源电机转子动平衡的机电一体化设备,采用了以PLC作为主控机,完成测试相关计算及转子相位控制,以触摸屏作为人机交流界面,进行参数的设定以及对机器的操作,使操作变得非常简便。
全国热线
135-8814-0879
在线咨询
产品·特点
Product features

   上海衡望该款卧式硬支承平衡机是用于测量新能源电机转子动平衡的机电一体化设备,采用了以PLC作为主控机,完成测试相关计算及转子相位控制,以触摸屏作为人机交流界面,进行参数的设定以及对机器的操作,使操作变得非常简便。

   采用单一系统控制,对转子参数的设定、转子品种的录入、不平衡量数据的处理,测量单元的工夹具置换等工作都能很容易完成。同时还具有数据数据记录的功能。设备的主要特点如下:

1) 采用硬件滤波电路,以减小外界振动等干扰,可实现高精度测量。

2) 摆架采用防磁设计,保证磁性转子在快速旋转中,对测量微小的不平衡量时不产生影响。与转子轴颈接触的材料为特殊尼龙材质,防止干摩擦时损伤转子。

3) 由于实际上没有不平衡量为零的转子,所以本装置的校正方式中采用不平衡量电气调零方式,因此不需要特别制作零不平衡量的标准转子。

4) 由于使用PLC控制并配有功能完善的软件系统,有关设定参数、转子种类等可一次性设定输入完成,以后任意调用即可。

5) 可根据需求,配置手动垂直去重、水平去重装置。


工件·实例
Examples of workpieces


技术·参数
technical parameter

1.1上海衡望新能源卧式硬支承平衡机设备精度:

    最小可达剩余不平衡量:0.1gmm/kg

    不平衡量减少率:≥95%

    平衡精度:G2.5

1.2 上海衡望新能源卧式硬支承平衡机设备兼容性说明

    1) 转子支撑部分外径:φ8-φ120mm

    2) 转子最大回转外径:φ500mm

    3) 支撑部间距:150-600mm

    4) 转子最大重量:100kg
