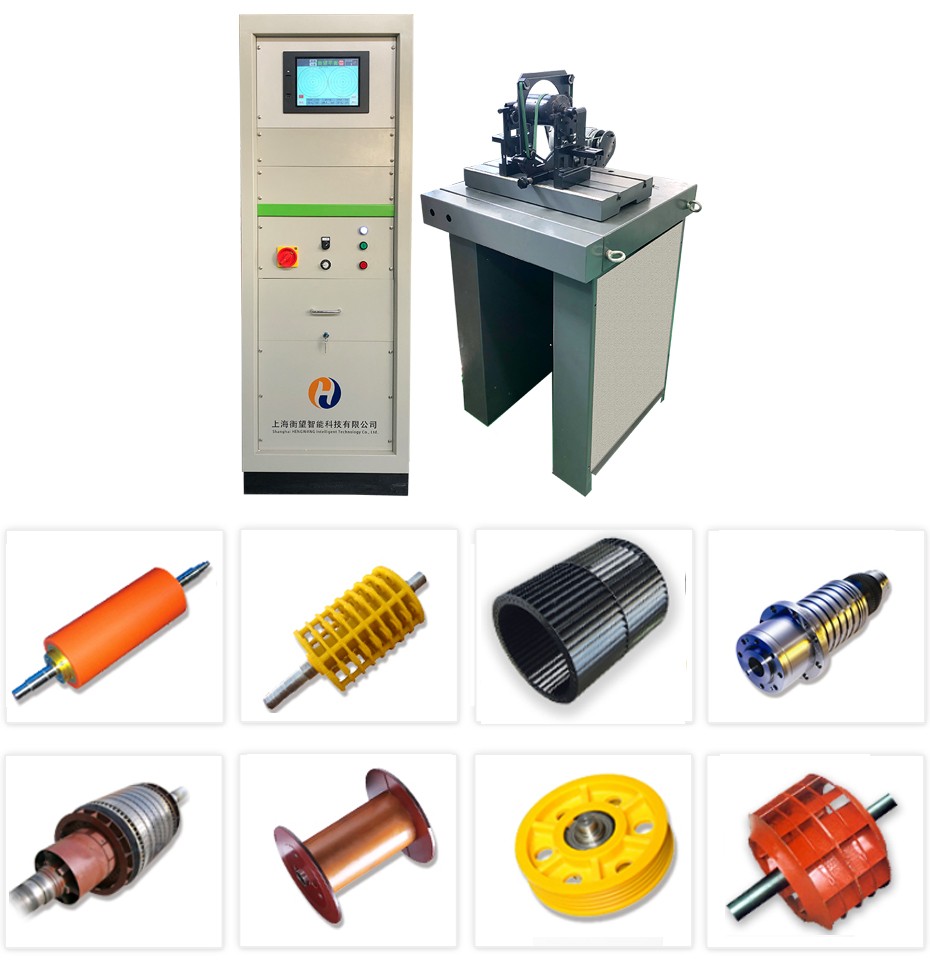

(10/16kg)卧式平衡机 H1/10
上海衡望H1系小型硬支承卧式平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一
全国热线
18017037928
在线咨询
产品·特点
Product features

集智该款中型“高精度”小型硬支承卧式平衡机H1系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。


1、整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。


2、每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;


3、严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;


4、完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置


工件·实例
Examples of workpieces



技术·参数
technical parameter

H1BK

H10BK

工件质量范围

10 kg

16

工件最大直径

360 mm

圈带传动处直径范围

10-150 mm

传动法兰至右支承中心的两支承间距离

36 mm-450 mm

轴颈范围

标准:φ5-φ22 mm

标准:φ6-φ30 mm

拓展:φ22-φ50 mm

拓展:φ30-φ70 mm

平衡转速(拖动工件处直径φ100mm时)

0-1500 r/min

电动机功率

0.22 kw

最小可达剩余不平衡量emar

≤0.1 g.mm/kg

CAB590电测箱最大指示灵敏度

0.15 g.mm

0.3 g.mm

HW210电测箱最大指示灵敏度

0.05 g.mm

0.1 g.mm

(平衡转速在>820 r/min时)



不平衡量降低率URR

≥95%



//
