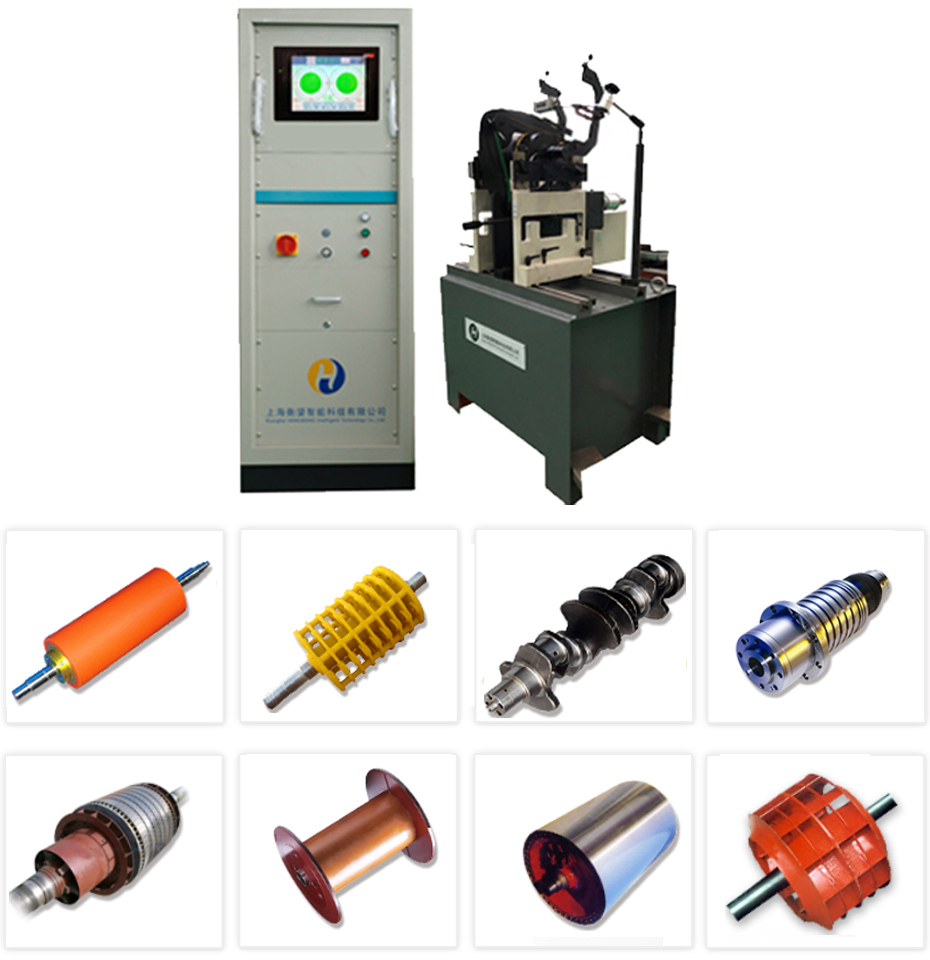

(40/100kg)卧式平衡机 H2/20
该款小型卧式平衡机特别适用于小型电机转子、小型鼓风机转子,小、中型机床主轴转子等的平衡检测。本机采用圈带+交流电机的组合,通过圈带带动工件旋转,具有精度高、效率高、操作简便、显示直观,人机交互能力强等特点。在启动前只要根据转子的两校正面间的距离和校正面与支承点间的距离,以及校正面的半径进行调整,就能在一次启动下正确显示出工件不平衡量的量值和相位。
全国热线
18017037928
在线咨询
产品·特点
Product features

H系列硬支承平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的,当今最为先进的通用卧式平衡机之一。由于其简单的操作、稳定的性能及精确的检测精度而被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。

本机特别适用于小型电机转子、小型鼓风机转子,小、中型机床主轴转子等的平衡检测。本机采用圈带+交流电机的组合,通过圈带带动工件旋转,具有精度高、效率高、操作简便、显示直观,人机交互能力强等特点。在启动前只要根据转子的两校正面间的距离和校正面与支承点间的距离,以及校正面的半径进行调整,就能在一次启动下正确显示出工件不平衡量的量值和相位。

整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。

每一项配套件均采用国际、国内知名品牌产品,如齿轮箱、滚动轴承、低压电器元件等。

严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量。

完善的综合配套能力,能提供灵活多样的选择,为您提供最优化的产品配置。


工件·实例
Examples of workpieces



技术·参数
technical parameter

H2BK

H20BK


 工件质量范围

40 kg

100kg

 工件最大直径

800 mm

 圈带传动处直径范围

20-200 mm

 传动法兰至右支承中心的两支承间距离

80 mm-630 mm

 轴颈范围

标准:φ8-φ50 mm

标准:φ9-φ70 mm

拓展:φ50-φ100 mm

拓展:φ70-φ140 mm

 平衡转速(拖动工件处直径φ100mm时)

0-1540 r/min

 电动机功率

0.75 kw

 最小可达剩余不平衡量emar

≤0.1 g.mm/kg

 CAB590电测箱最大指示灵敏度

1.5 g.mm

2.4 g.mm

 HW210电测箱最大指示灵敏度

0.5 g.mm

0.8 g.mm

(平衡转速在>820 r/min时)



 不平衡量降低率URR

≥95%



//
