框架式动平衡机 HS2/20
上海衡望HS2/20框架式整机平衡机是校正如风扇叶轮、电机转子、内圆磨床主轴系统等的专用动平衡设备
全国热线
17317938399
在线咨询
产品·特点
Product features

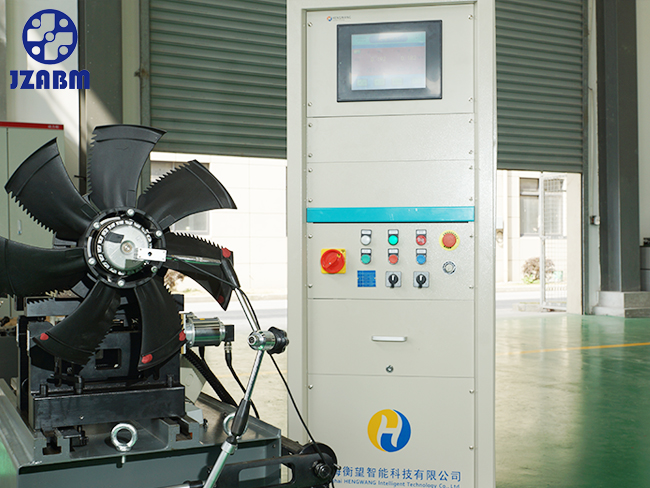

   上海衡望框架式专用平衡机,是校正用户自驱动不平衡工件的专用设备(如风扇叶轮、电机转子、内圆磨床主轴系统等),本机支承摆架采用框架式结构,能在用户工件实际的工况状态下进行平衡测量,操作简单,效率高,性能稳定可靠。

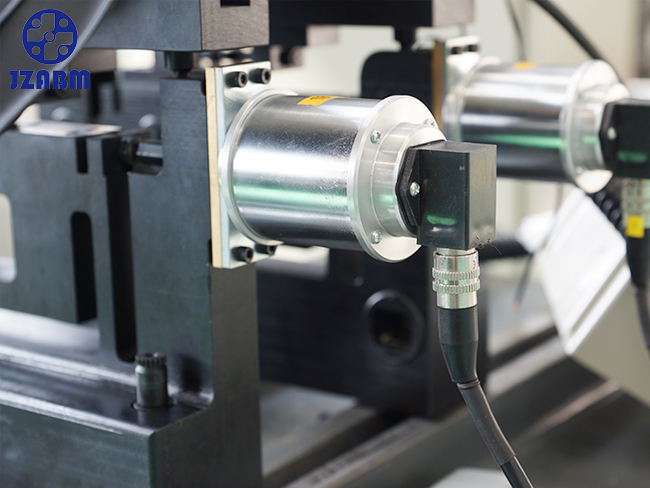

   测量系统采用本公司先进的微机测量系统,其采用了以PLC作为主控机,以触摸屏作为人机交流界面电压信号经过硬件滤波减小杂波干扰、A/D转换电路处理、内部信号解析、平均化处理、计算出平衡量及角度,显示在触控屏上。

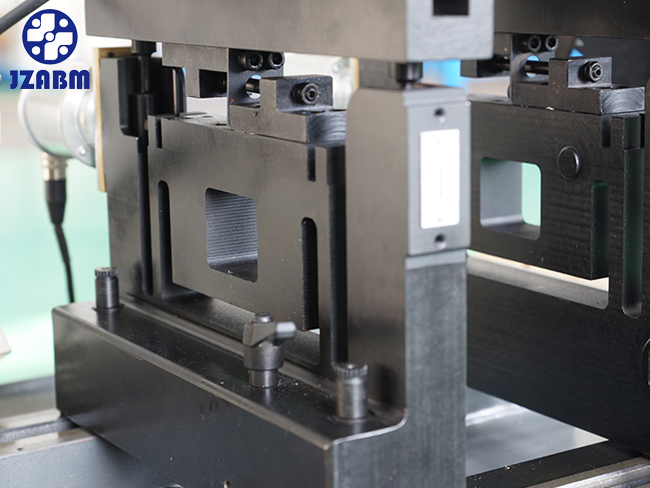

  1、整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。

  2、每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;

  3、严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;

  4、完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置

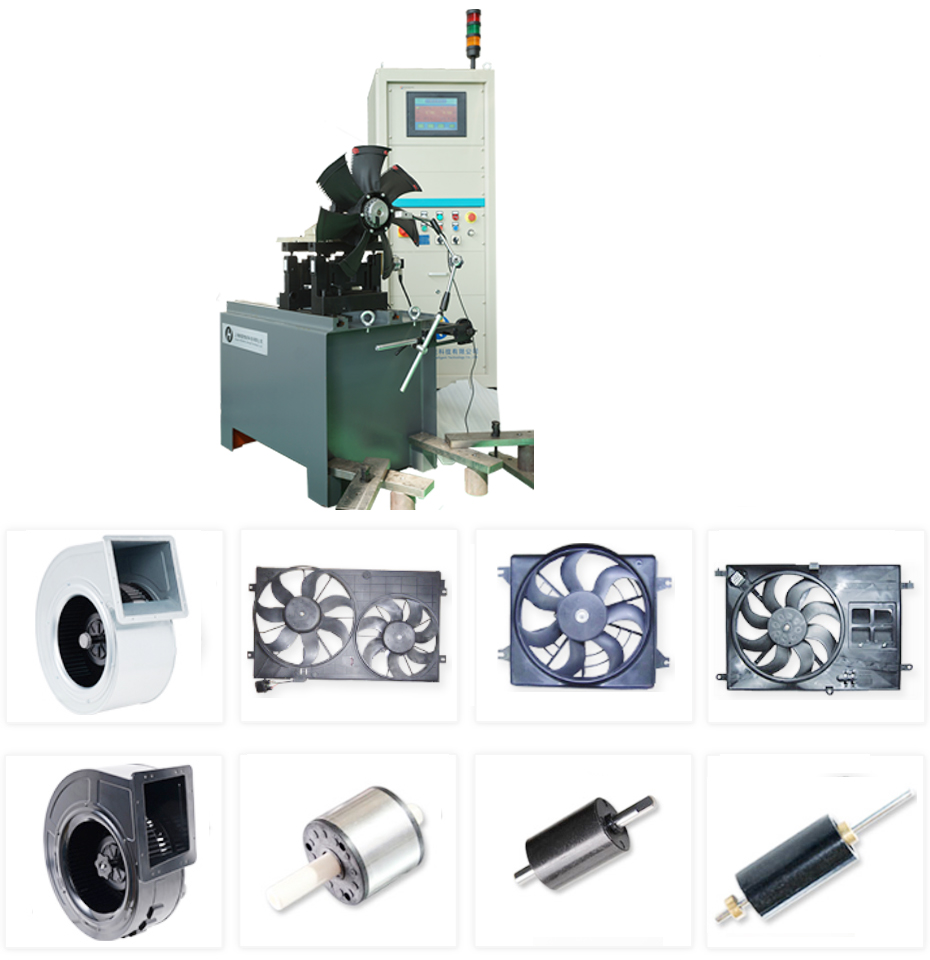

工件·实例
Examples of workpieces


技术·参数
technical parameter


上海衡望HS2/20型框架式专用平衡机的主要技术参数如下:

  1、 工件最大重量(含工装、夹具) 100 kg

  2、 每个支承架的最大负载质量 50kg

  3、 工件最大回转直径(外伸端) φ1200mm

  4、 最小可达剩余不平衡度emar ≤ 0.5 g·mm/kg

  5、 不平衡量降低率 ≥ 95%

  6、 转子中心离地面高度 1200mm

  7、 驱动方式 自驱动





//
