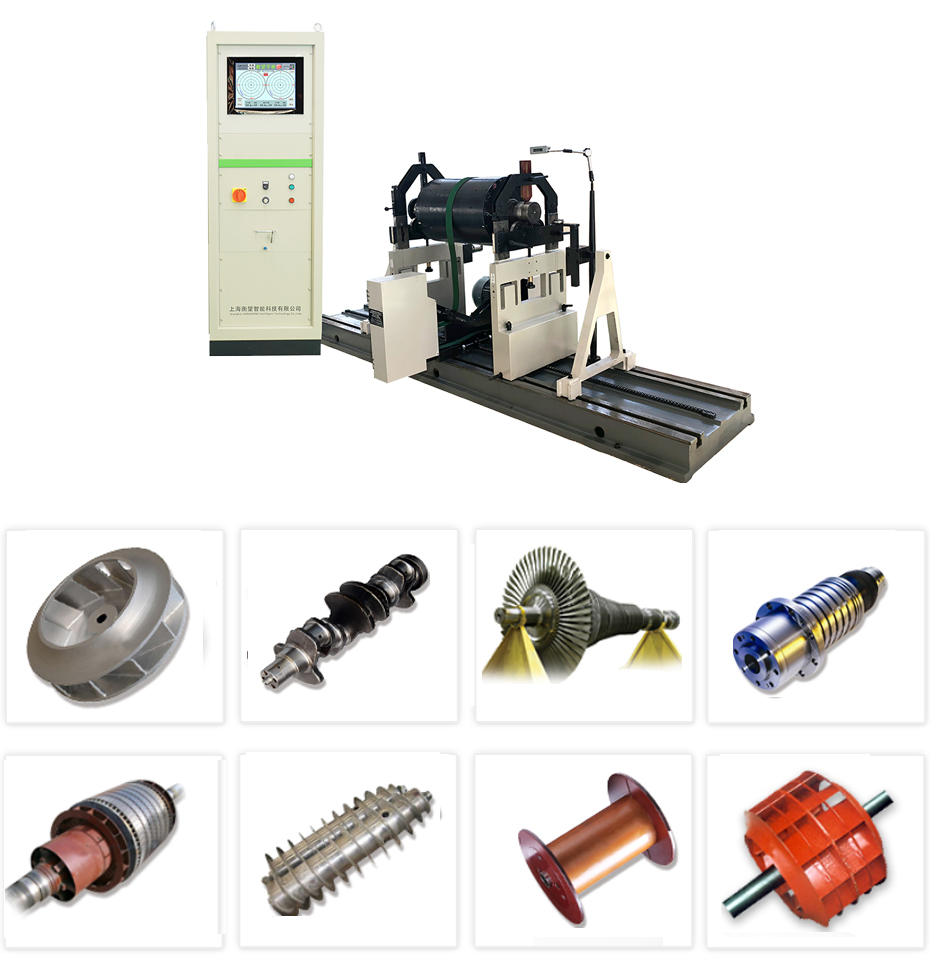

(1吨)圈带平衡机 H4
衡望H4系列圈带平衡机是集精密机械及现代电气技术为一体的,具有自主知识产权的通用卧式平衡机之一
全国热线
18017037928
在线咨询
产品·特点
Product features

衡望该款中型“高精度”圈带平衡机H4系列被广泛应用于电机、风机、水泵、印刷、造纸、纺机、内燃机、电子、机床及航空航天等行业。该款圈带平衡机特点如下:

  1、整体式H型支承架,结构轻巧可靠,振动系统阻尼小、刚性好。

  2、每一项配套件均采用品牌原材,如齿轮箱、滚动轴承、低压电器元件等;:

  3、严格完整的质量体系,完善齐全的工艺、检测手段及各种金加工设备的配置,保证了产品的质量;

  4、完善的综合配套能力,能提供灵活多样的选择,为您提供优化的产品配置


工件·实例
Examples of workpieces


技术·参数
technical parameter

衡望平衡机型号

H4BU

H40BU

工件最大质量

1000 kg

2000kg

工件最大直径

Φ1600mm

两支承间距离

140~1760mm

工件轴径范围

标准型

Φ12~Φ100mm

Φ15~Φ120mm


拓展型(选配)

Φ200mm

Φ240mm

圈带传动处直径范围

30-600mm

平衡转速(拖动工件处直径Φ100mm时)

0-1820 r/min

电动机功率

2.2kW(AC)

4kW(AC)

电测箱最大指示灵敏度

(平衡转速>820r/min时)

CAB590

7.5g·mm

12g·mm


CAB690

2.5g·mm

4g·mm

床身长度

标准床身

2000 mm


选配床身

3000 / 4000 mm

限制值

支承刚度Gn2(kg/min2)

260×106


拖动功率GD2n2(kgm2/min2)

11.5×106

13×106

最小可达剩余不平衡度emar


0.5gmm/kg

不平衡量减少率


95%

备注:以实际机型配置为准


//
